點擊圖片查看大圖目前對于這種毛團，毛條以及紗線接頭的檢測均是在碳化后，在碳纖維紗線纏繞過程中采用人工檢驗的方式，由于生產設備同時纏繞上百根碳纖維紗線，因此通過人工檢驗無法完成實時在線檢測，只能是抽檢過程。

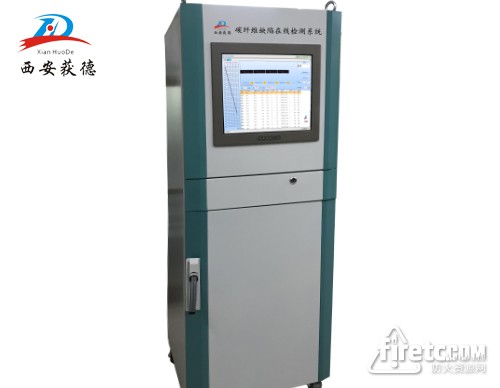

為了對碳纖維進行實時在線檢測，西安獲德研發了基于機器視覺的HD-TXW型碳纖維缺陷在線檢測系統，實時檢測每一根碳纖維上的毛絲、毛團，并以落筒為單位存儲缺陷圖像。
?
1、采用進口的高性能相機，千兆網傳輸，使圖像的獲取穩定，可靠，現場維護簡單方便；
2、定制LED光源，穩定、可靠，光衰小；
3、高性能、全密封、自然散熱的工業計算機，避免現場灰塵、毛絲造成的系統不穩定因素。
產品優勢
1、可實時監測每個落筒的狀態，通過CAN總線上報檢測系統，及時得到新卷和落卷的信息；
2、主界面如下：
4、纖維和落筒對應關系可在軟件界面進行自由配置；
5、可按照需求輸出繼電器信號，報警或控制停車；
6、數據存儲（破絲和毛團記錄）；
7、缺陷瀏覽：根據時間查看落筒編號...瀏覽缺陷圖片等；
8、統計功能：可按照時間，班別，落筒，產品類型，缺陷類型等不同條件組合進行統計，生成報表、餅圖、柱狀圖等格式，也可導出報表數據的Excel格式；
9、工藝參數設置：可設置產品類型、纖維根數、落筒長度，對應關系....；
10、控制參數設置：主要用來設置圖像處理算法的控制參數；
11、人員管理：操作員，管理人員，可設置不同權限；
12、設備管理：設備軟、硬件版本，運行時間，效率，備件更換記錄...；
13、產品管理：產品型號，纖維數，對應數....；
14、系統工具：包括操作日志、錯誤日志、數據庫維護、相機曲線圖，直方圖，相機溫度，CPU溫度，硬盤空間等
15、聯網接口：可連接到上級的服務器，給予管理人員對所有產線進行設置，統計，分析的功能。上級服務器功能，我們會在單獨的方案中提供。
技術指標
1、檢測速度：20m/min或更高；
2、檢測幅寬：2000mm（同時可檢測纖維300根，能夠適應纖維數量變化）；
3、工作制度：24小時連續運行；
4、工作環境：溫度0 - 40℃；
5、電源：交流220V，50HZ，電壓波動范圍5%。
產品應用
檢測纖維、碳纖維表面毛團，毛條外觀缺陷，并以落筒為單位進行統計。
