純鋁酸鈣水泥早強性能好，中溫殘存強度高，耐火度高(>1650℃)，如將水泥中w( Al203)提高到80%，耐火度能達到1 790℃，且耐磨，抗剝落、抗還原性介質侵蝕能力強，適合作為膠結料或配制在高溫、高壓和還原條件下使用的不定形耐火材料。

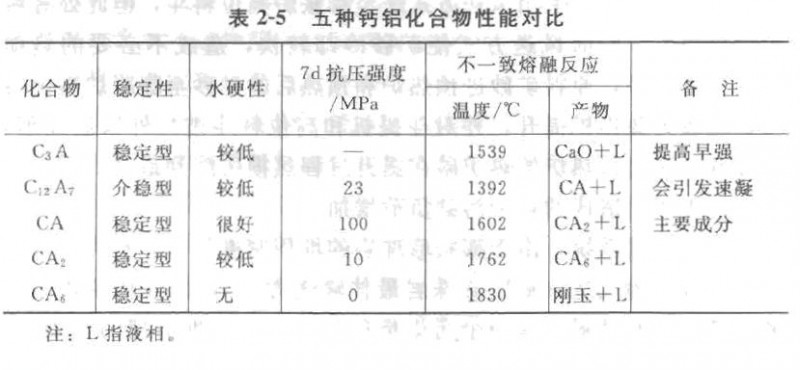

工業上生產鋁酸鈣水泥所用的原料主要有石灰石( Ca055. 21%)和工業氧化鋁(Al2O3 98.60%)。鋁酸鈣水泥化學成分主要是CaO-Al203二元系統，其中存在C3A、C12A7、CA、CA2、CA6五種化合物，其性能對比見表2-5。
CA具有最好的強度特性?隨A12 03含量的增加，相應化合物(CA、CA2、CA2)的強度逐步下降，不一致熔點不斷提高。根據這些鋁酸鹽礦物的性能投純鋁酸鈣水泥要求早期及后期強度高，中溫(800—1000℃)強度降低少及耐高溫的特點，實際生產上通常確定其礦物組成必須以CA為主．CA2次之．CA6應少,其他礦物均應避免。
