建筑硬聚氯乙烯排水管道阻火圈由金屬外殼和膨脹阻火芯材兩部分構成。在發生火災時，芯材受熱迅速膨脹，向內擠壓軟化或熔融的管材，短時間內分堵住管道貫穿的洞口，阻止火焰和煙氣沿洞口的蔓延和擴散。

阻火圈根據其安裝方式可分為A型和B型兩種基本形式。

A型阻火圈是可開式的。它由兩個半圓環組成，中間用鉸鏈連接。A型阻火圈施工較方便，可在管道施工安裝完畢后再安裝阻火圈，或在原來工程沒有安裝阻火圈的情況下補裝，B型阻火圈為不可開式。它由一個整環構成。安裝時必須先穿在管道上，然后固定于樓板或墻體上，或者預先埋設在樓板或墻體上，然后再穿排水管。

從實際應用效果上看，兩種形式的阻火圈并無差別，僅僅是為適合不同的安裝需要設計的。

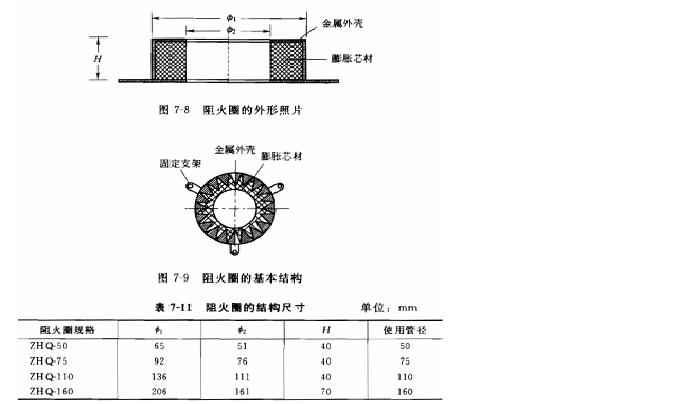

阻火圈的外形照片如圖7-8所示，基本結構如圖7-9所示，常用阻火圈的規格和結構尺寸見表7-11所示。
