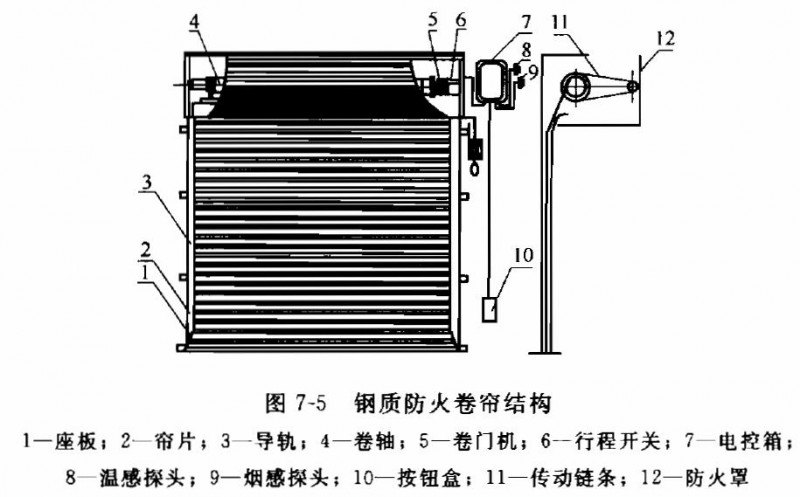

(1)鋼質防火卷簾的基本結構與外觀要求簾板、導軌、門楣、卷軸等部件的表面不允許有裂紋、壓境及較明顯的凹凸、錘痕、毛刺、空洞等缺陷。相對運動在切割、彎曲、沖鉆等加工處必須清理毛刺。構件或零部件的組裝、拼接處不允許有錯位。焊接處應牢固，外觀平整，不允許有夾渣、漏焊等現象。零部件的外露表面，必須做防銹處理，其涂層、鍍層應均勻，不得有斑駁的現象。所有緊固件必須緊牢，不允許有松動現象。鋼質防火卷簾結構如圖7 5所示。



(2)產品分類鋼質防火卷簾名稱符號為GFJ。鋼質防火卷簾依其安裝位置、形式和性能等進行分類。

①鋼質防火卷簾因在建筑物中安裝位置不同而有區別，分別有外墻用鋼質防火卷簾和室內用鋼質防火防煙卷簾。

②按耐風壓強度可分為三類，其代號分別為50(耐風壓值為490. 3Pa)，80(耐風壓值為784. 5Pa)，120(耐風壓值為1176. 8Pa)。

③按耐火時間可分為四類，分別為Fl（耐火時間為1.5h）、F2（耐火時間為2.Oh）、F3（耐火時間為2.5h）與F4（耐火時間為3.Oh）。普通型鋼質防火卷簾一般滿足Fl、F2標準；復合型鋼質防火卷簾一般滿足F3、F4標準。四類防火卷簾的防煙性能均滿足：在20Pa壓差條件下，漏煙量必須小于等于0.2m3／( m2．min)，其代號分別為FYI、FY2、FY3、FY4。

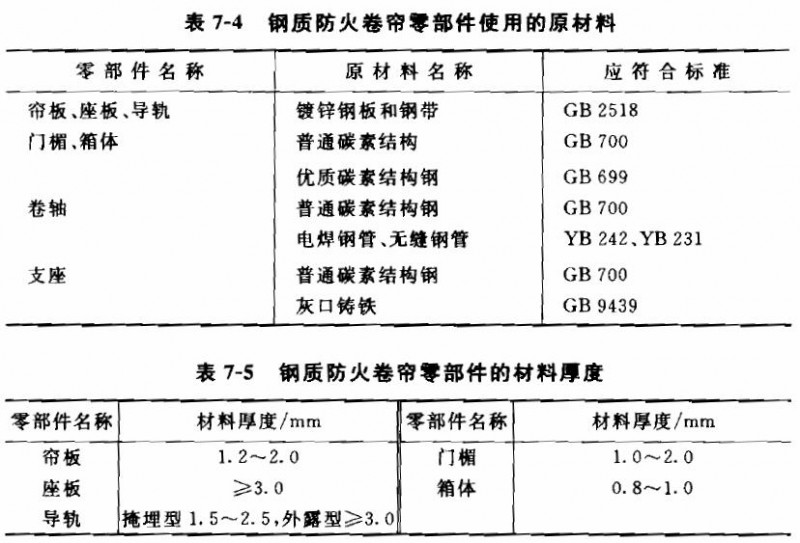

(3)材料及零部件主要零部件使用的原材料，宜采用表7-4中的規定；主要零部件使用的原材料厚度宜采用表7-5中的規定。



①簾板  相鄰互鎖簾板串接后轉動靈活，擺動±90。不允許脫落；對具有防煙性能的重疊形簾板串接后，擺動±909不允許脫落。

簾板兩端擋板或防竄機構要裝配牢固，裝配成卷簾后，簾板竄動量不得大于2mm。簾板要平直，簾板直線度每米不得大于1.5mm，全長直線度不得超過0.12%。簾板裝配成卷簾后，不允許有孔洞和縫隙存在。具有防煙性能的簾板，內外鼻鉤串接后的接觸面成弧面接觸，弧度角在30。范圍內必須接觸。簾板裝配成卷簾后，在運行時不允許有傾斜，應當平行升降，卷簾的不平直長不大于洞口高度的1/300。

②導軌簾板嵌入導軌的深度應符合表7-6的規定。導軌的頂部應成圓弧形，其長度應超過洞口至少75mm。具有防煙性能的導軌必須有防煙裝置，使用材料應為不燃材料，隔煙裝置與卷簾應均勻緊密貼合，貼合面不應小于80%。導軌的滑動面應光滑平直，垂直度每米不得大于1. 5mm，全長垂直度不得超遺0.12%，不允許有扭曲、凹凸、毛刺等。導軌現場安裝應牢固，預埋鋼件間距不得大于600mm，安裝后垂直度每米不得大于5mm，全長垂直度不得超過20mm。卷簾在導軌內運行應平穩、順暢，不允許有碰撞，沖擊現象。



       ③門楣  門楣的結構必須有效地阻止火焰蔓延。具有防煙性能的門楣，必須設置防煙裝置，有效地阻止煙氣外溢。防煙裝置所表7-6  簾板嵌入導軌的深度洞口寬度B/mm每端嵌入最小長度/mmB<30003000

④座板座板與地面的接觸應均勻、平行。座板宜采用角鋼組成，角鋼尺寸應根據洞口寬度而決定，鉚接連接或用螺栓連接。

⑤傳動裝置  鋼質防火卷簾啟閉的平均速度應符合表7-7。卷門機的安裝必須留有檢修的空間，安裝應牢固，不得漏油。支座安裝牢固，軸承無異樣，加油充足。各個旋轉軸的鏈輪中心應同軸一致，無破損。鏈條靜強度、選用的許可安全系數應大于4。



⑥卷門機  卷門機有電動式和手動式兩種，防火卷簾必須配用防火卷門機或普通卷門機加隔熱保護裝置，并應取得耐火測試合格證明。

電動式卷門機應設置限位開關，卷簾啟閉至上下限時，能自動停止，其重復定位誤差應小于20mm。皮設有手動啟閉裝置，以備斷電時使用。應有自重下降的性能，并具有恒速性能，能使卷簾在任何位置停止。可以附設以下控制保險裝置：聯動裝置、手動速放關閉裝置、煙感裝置、溫度金屬熔斷裝置等，其位置不允許安裝在可燃材料上。控制箱應安全并便于檢修。所裝配的操縱裝置都應有明顯的操縱標志，便于火災發生時消防人員、值勤人員準確迅速地操作使用。用于疏散走道、出口的鋼質防火卷簾下降至1.5m應有延時裝置。使用手動速放裝置時，臂力不得大于50N。制動裝置的制動力矩的安全系數應為1.5。

手動式卷門機單獨使用時，鋼質防火卷簾的洞口高度應小于巭3.5m。具有依靠卷簾自重下降的功能。卷簾能在任何位置上停止。

手動式鋼質防火卷簾不允許采用螺旋扭轉彈簧或發條彈簧為卷動卷簾的機構。手動牽引力應在150N。操縱裝置處應有明顯的操作標志，在災情發生時，操作人員便于操縱。

(4)電氣安裝電氣按鈕啟動操縱靈活，集中控制和聯動控制的動作靈敏準確。自動控制的保險裝置應安裝在卷簾附近2m范圍內的暴露部分及隨時能監控的部分。聯動控制的電源、備用電源或蓄電池應能保證正常工作狀態，所用的電氣線路不允許裸露，應埋入墻內或有穿管。

(5)溫度控制裝置的安裝一般來說，溫度控制裝置應能滿足集熱到吸熱的性能，使熱敏元件能充分感受到鋼質防火卷簾附近空間的溫度變化。一旦失火，溫度上升，溫度控制裝置的熱敏元件會發生熱量反應動作。

根據GB 14102-95《鋼質防火卷簾通用技術條件》中的巭5.11.1條的規定，為進一步提高卷簾的使用性能，在停電或切斷電源的情況下，當使用環境溫度達到預先設定的溫度時，依靠彈性力自動打開開閉機的抱閘，使卷簾靠自重落下，起到隔斷火源的作用。

目前使用中的溫度控制裝置基本上分三種型式：溫度玻璃泡型、低熔點合金型、記憶合金型。上述前兩種動作原理是熱敏元件感受到環境溫度上升，達到預先設定溫度后，玻璃泡爆裂或低熔點合金熔斷，裝置依靠彈性力打開開閉機的抱閘。第三種是記憶合金元件受熱伸長變形，依靠其產生的變形力或彈性元件的彈性力打開開閉機的抱閘。記憶合金冷卻后恢復原狀，可重復使用，效果較好。

溫度控制裝置中的感溫元件即熱敏元件應充分暴露于防火卷簾使用區的環境中，或有集熱設計，以保證感溫元件能充分感受到環境溫度的變化，從而動作。

如安裝在卷簾門的門楣上，感溫元件暴露面向下，其距開閉機水平間距為500～lOOOmm。安裝在吊頂下，和消防工程中的感溫、感煙探頭一樣地安裝，離鋼質防火卷簾水平距離0. Sm處。兩種安裝方式均可設計一抽芯鋼絲結構與開閉機上的動作部相聯即可，只要抽芯鋼絲不設計成直角拐彎，即能保證轉動。
