(l)單板式鋼質(zhì)防火卷簾單板式鋼質(zhì)防火卷簾簾面由0. 5～1. 5mm厚的薄鋼板制成帶狀簾片串接而成，具有結(jié)構(gòu)簡單、強(qiáng)度高、抗風(fēng)壓、防盜、塑性好的優(yōu)點(diǎn)，同時加工、安裝、使用均比較方便。但耐火性能和隔熱性能卻很差，傳熱性能為一般建材的50倍，所以在受到火災(zāi)作用時．簾面背火面溫度急劇上升，很快超過標(biāo)準(zhǔn)規(guī)定的最大允許溫升，使背火面附近的可燃物點(diǎn)燃而失去隔火作用。溫度超過350℃，簾面的強(qiáng)度開始迅速下降，在500℃時其強(qiáng)度約為常溫的1/2，600℃時強(qiáng)度約為常溫的1/3。此外，鋼材在一定溫度和應(yīng)力下，隨時間推移，會發(fā)生塑性變形。由于單板式鋼質(zhì)防火卷簾簾面隔熱性能差，當(dāng)火災(zāi)發(fā)生時，建筑物內(nèi)瞬間產(chǎn)生的巨大熱量從受火面通過熱傳導(dǎo)、熱輻射、熱對流（鋼板熱變形后）等方式大量地傳遞到背火面，從而使背火面溫度急劇上升。當(dāng)背火面溫度升至一些可燃物的燃點(diǎn)時，防火卷簾的防火性能就大大降低乃至喪失了。

(2)復(fù)合型鋼質(zhì)防火卷簾復(fù)合型鋼質(zhì)防火卷簾是目前國內(nèi)使用較多的防火卷簾。與單板式鋼質(zhì)防火卷簾相比，復(fù)合型鋼質(zhì)防火卷簾簾面是由兩層薄鋼帶中間夾一層無機(jī)纖維隔熱材料組成的復(fù)合夾芯簾片串接而成。由于結(jié)構(gòu)的改進(jìn)，使之除保留單板式鋼質(zhì)防火卷簾的優(yōu)點(diǎn)外，隔熱性能也明顯提高。但隔熱性仍然遠(yuǎn)遠(yuǎn)不能滿足在3．Oh內(nèi)簾面背火面的平均溫升不大于140℃，或簾面背火面的最大溫升不大于180℃的要求。

復(fù)合型鋼質(zhì)防火卷簾中間的無機(jī)纖維隔熱材料主要有巖棉、礦棉、玻璃棉或硅酸鋁纖維等，其熱導(dǎo)率小。表7-8為部分無機(jī)纖維隔熱材料的熱學(xué)性能。

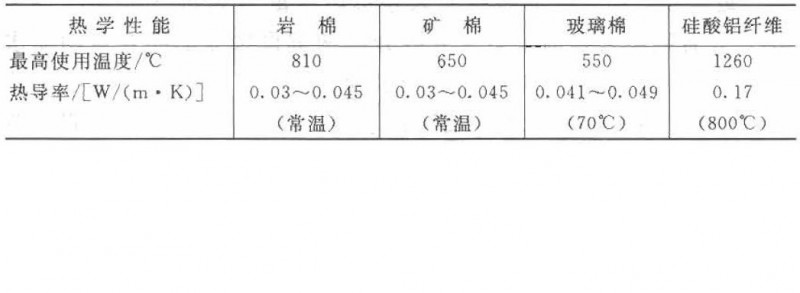

表7-8  部分無機(jī)纖維隔熱材料的熱學(xué)性能對于巖棉、礦棉和玻璃棉纖維，其最高使用溫度均低于國際標(biāo)準(zhǔn)升溫曲線1. Oh的924℃。如果不考慮鋼板本身的隔熱作用，理論上除非有足夠的厚度，否則這三種材料根本不能滿足《高層民用建筑設(shè)計(jì)防火規(guī)范》中關(guān)于防火卷簾耐火極限大于3．Oh的標(biāo)準(zhǔn)。

事實(shí)上，由于受復(fù)合型鋼質(zhì)卷簾簾片結(jié)構(gòu)的限制，我國目前市場上復(fù)合型鋼質(zhì)防火卷簾無機(jī)纖維層一般不超過20mm，且不是連續(xù)層，這個厚度不能保證防火卷簾耐火極限大于3. Oh，而背火面溫升又不小于140℃。對于硅酸鋁纖維（陶瓷纖維），雖然耐高溫達(dá)到1200℃以上，但20mm的單層厚度也遠(yuǎn)遠(yuǎn)不能滿足耐火極限大于3．oh的條件。

復(fù)合型鋼質(zhì)防火卷簾是按照GB 14102-95《鋼質(zhì)防火卷簾通用技術(shù)條件》生產(chǎn)的，該標(biāo)準(zhǔn)根據(jù)GB 77633《門和卷簾的耐火試驗(yàn)方法》中關(guān)于“無隔熱保護(hù)層的鐵皮卷簾免測背火面溫升”的規(guī)定，以距卷簾背火面一定距離的輻射強(qiáng)度和簾面是否竄火來作為耐火極限的判定條件。1991年《高層民用建筑設(shè)計(jì)防火規(guī)范》局部修訂條文中，要求兩側(cè)應(yīng)設(shè)獨(dú)立的閉式自動噴水系統(tǒng)保護(hù)，系統(tǒng)噴水延續(xù)時間不應(yīng)小于3．Oh。在條文說明中，明確了“噴頭的噴水強(qiáng)度不應(yīng)小于0. 5L/(s?m)，噴頭間距應(yīng)為2．O～2.5m，噴頭距卷簾的距離宜為0. 5m。”這樣防火卷簾設(shè)置了符合上述要求的自動噴水系統(tǒng)保護(hù)之后，可以替代防火墻使用。但當(dāng)采用這種卷簾的數(shù)量較大時．大大增加了整幢建筑物設(shè)計(jì)消防用水量，消防泵增加非常之大，消防用電設(shè)備及占用的泵房、用電設(shè)備房的面積增加，這部分的工程投資增加較多。
