公司基本資料信息
|
厚型鋼結(jié)構(gòu)防火涂料介紹
產(chǎn)品特性:
厚涂型防火涂料分為室內(nèi)和室外鋼結(jié)構(gòu)防火涂料,該產(chǎn)品是由輕質(zhì)耐火、絕熱材料與改性無機高溫粘合劑符合而成,施用于室內(nèi)、外鋼結(jié)構(gòu)表面,形成耐火隔熱保護層,火災(zāi)時避免因火災(zāi)高溫對承重柱剛性強度減落,起到防火隔熱的作用,具有防火性能高,耐火時間長的優(yōu)點。由于密度低,體積用量少;并具有粘結(jié)力強,施工作業(yè)性好;抗酸堿性能優(yōu)異,平時保護鋼結(jié)構(gòu)不受環(huán)境因素的侵蝕風(fēng)化,不易粉化等優(yōu)點;本產(chǎn)品不含石棉及有害物質(zhì),無腐蝕性、綠色環(huán)保,適用于耐火等級較高的鋼結(jié)構(gòu)的梁和柱。
GB14907-2002標(biāo)準要求。
序號 |
項目 |
技術(shù)指標(biāo) |
實測結(jié)果 |
|
1 |
在容器中的狀態(tài) |
無結(jié)塊,攪拌均勻呈稠厚流體 |
均勻稠厚流體,無結(jié)塊 |
|
2 |
干燥時間(表干),h |
≤24 |
16 |
|
3 |
初期干燥抗裂性 |
一般不應(yīng)出現(xiàn)裂紋,允許出現(xiàn)1-3條裂紋,其寬度應(yīng)≤1mm。 |
無裂紋 |
|
4 |
粘結(jié)強度,Mpa |
≥0.04 |
0.2 |
|
5 |
抗壓強度,Mpa |
≥0.3 |
0.6 |
|
6 |
干密度,(kg/m3) |
≤500 |
461 |
|
7 |
耐水性,h |
≥24h涂層應(yīng)無起層、發(fā)泡、脫落現(xiàn)象。 |
合格 |
|
8 |
耐冷熱循環(huán)(次) |
≥15次涂層應(yīng)無開裂、剝落、起泡現(xiàn)象。 |
合格 |
|
9 |
防火性能 |
涂層厚度,mm |
25±2 |
25 |
耐火極限,h |
≥2 |
3 |
建議用途
可用于各種高層建筑、全鋼結(jié)構(gòu)大樓、石油化工、電力、冶金等室內(nèi)外鋼結(jié)構(gòu)防火保護工程。
室外厚型鋼結(jié)構(gòu)防火涂料施工說明
1、基層處理:施工前要徹底清除鋼件上的灰塵、油污和浮銹,然后在鋼件上刷兩道防銹漆,經(jīng)檢查沒有涮刷現(xiàn)象后,方可進行下道工序。
2、防火涂料施工:
該防火涂料施工,可分為加金屬網(wǎng)和不加金屬網(wǎng)兩種。
(1)加金屬網(wǎng)固定金屬網(wǎng):
待防銹漆實干后,按照鋼件形狀剪裁好金屬網(wǎng),用鋼筋卡固定在鋼件上,然后用預(yù)先焊好的鋼筋棍將金屬網(wǎng)翹起部分壓平,使網(wǎng)與鋼件表面保持1cm左右的距離。
(2)不加金屬網(wǎng)
配料比例:粉料:水=1:1.1-1.2
(3)噴涂(或涂抹)防火涂料

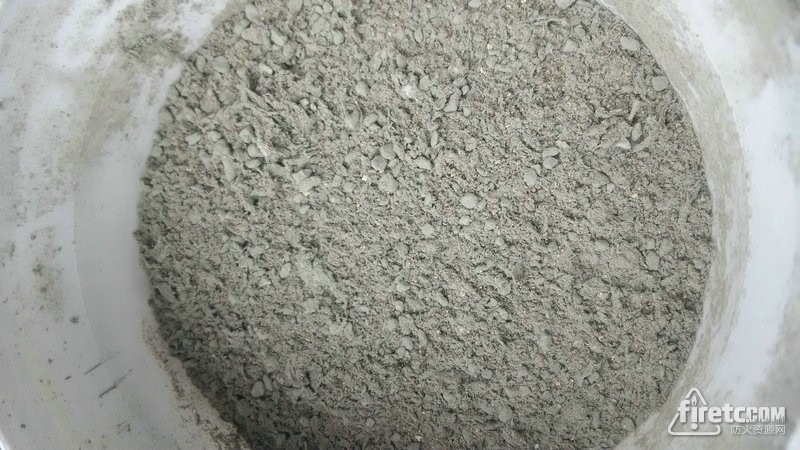

①防火涂料的拌合按比例將粉料、水放進攪拌機中,攪拌5-10分鐘,呈均勻稠厚流體狀態(tài)即可。
②噴涂:需采用專用的擠壓泵噴涂系統(tǒng)進行施工。噴涂時噴槍要垂直于鋼件表面,距離為0.4-0.6米為宜,噴涂壓力應(yīng)保持在0.4-0.6Mpa。
③抹涂:與傳統(tǒng)的抹水呢沙漿方法相似,要求厚度均勻一般,壓實壓平,避免出現(xiàn)蜂窩、空調(diào)等缺陷。
施工要求:
第一層抹涂厚度為5-6mm,以后每層以7-10mm為宜,直至達到設(shè)計厚度為止。
注意:
待第一層表干后方可抹涂下一層。
不加金屬網(wǎng)時,底層厚度不得小于1cm。
(1)攪拌好的料30分鐘內(nèi)用完,施工溫度應(yīng)在5℃以上。
(2)施工結(jié)束后,兩周內(nèi)盡量避免強烈振動和硬性撞擊,以保證涂層質(zhì)量。
(3)鋼件截面過大時,即便采用加膠底料也必須加金屬網(wǎng)。
注意事項
1、袋裝涂料必須防潮,防雨水沖淋,宜存放干燥通風(fēng)處,儲存時間不宜超過6個月,袋裝涂料若粘水或凍結(jié)后均不得使用。
2、貯存溫度4—40℃,不可放在室外貯存或在太陽下曝曬。
